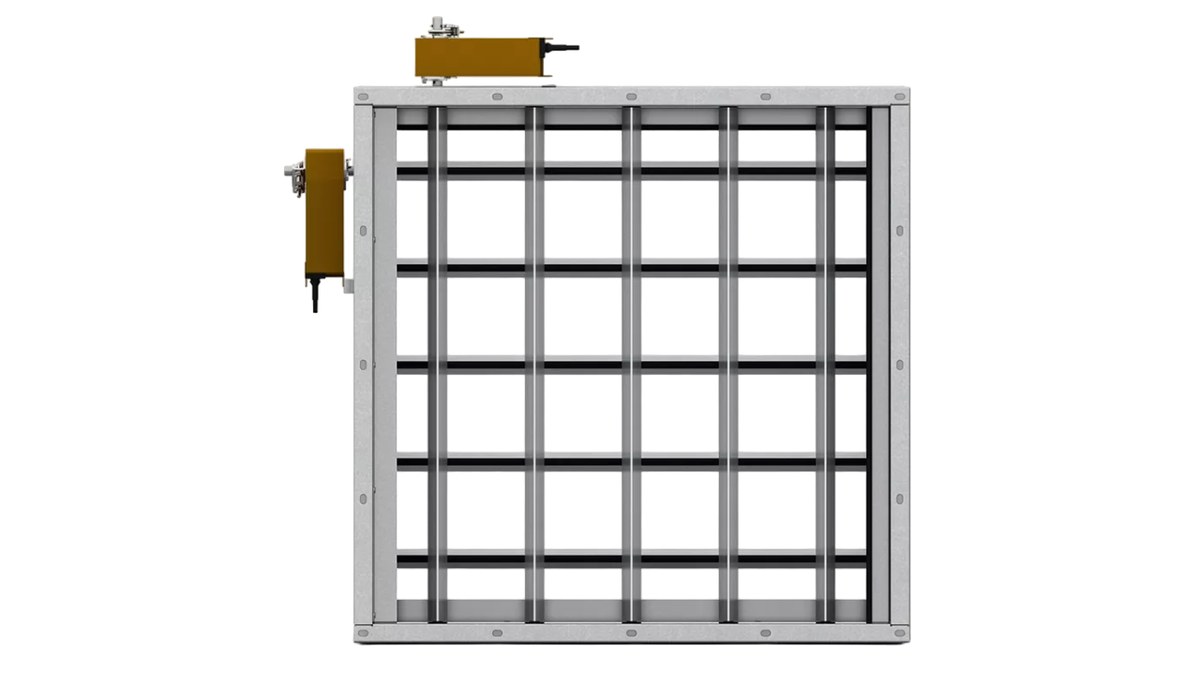

Клапан утепленный тамбурный ГЕРМИКх2П

ГЕРМИК®х2П - предназначен для пассивной теплоизоляции обслуживаемого объема в условиях относительного высоких перепадов давлений. Это тамбурный клапан с двумя перпендикулярно расположенными группами лопаток. Также такой клапан имеют более высокий класс протечки в закрытом состоянии, чем клапан серии ГЕРМИК® с одинарной группой лопаток.

Конструкция и работа

- Общепромышленное с лопаткой из алюминия (Н);

- Общепромышленное с лопаткой из стали с цинковым покрытием (Ц) – НОВИНКА!;

Клапаны состоят из двух перпендикулярно ориентированных лопаточных секций клапанов ГЕРМИК®-П. Секции клапанов разделены специальной термоизолирующей проставкой с болтовым соединением. Каждая из двух секций клапанов имеет коробчатый корпус, выполненный из оцинкованной (исполнение • Н • Ц) или нержавеющей (исполнение • К) стали, лопатки клапана выполнены из алюминиевого профиля (исполнение • Н • К) или стального оцинкованного профиля (исполнение • Ц).

За счет сдвоенной конструкции корпуса клапана - его длина увеличивается до 340 мм. Наличие разделительной термоизолирующей проставки позволяет исключить передачу холода по материалу корпуса. Наружный периметр первой секции клапана (1-ая лопаточная группа) покрыт защитным слоем теплоизоляционного материала, что исключает конвективную передачу холода в обслуживаемое клапаном помещение. Каждая лопаточная секция приводится в действие собственным электроприводом - прямая механическая связь между секциями отсутствует. Кинематика каждой лопаточной секции - рычаги и тяги.

Стандартно клапаны могут комплектоваться электроприводами HEMAH. По специальному заказу возможно изготовление клапанов с электроприводами BELIMO либо электроприводами других производителей.

Что это даёт

Где применяется

• Системы приточной и вытяжной вентиляции
• Противодымная защита зданий
• Промышленные объекты с повышенными требованиями к герметичности
