Установка подпотолочная вентиляции и кондиционирования ТОРС модель ТОРС-310

Установка подпотолочная ТОРС-310 — вентиляционный агрегат для монтажа под верхним перекрытием помещения, собранный из стандартных блоков воздухоподготовки. Модель включает секцию нагрева на теплоносителе и собственный воздухораспределитель.

Технические характеристики

Конструкция

Агрегат ТОРС-310 выполнен единым компактным блоком и включает вентиляторный блок, секцию нагрева на теплоносителе (Н2О) и воздухораспределитель. Малое число монтажных компонентов и небольшая масса позволяют перемещать и подвешивать установку внутри помещения без тяжёлой такелажной оснастки, а выверенный стандартный ряд избавляет от индивидуального подбора габаритов.

Подача и забор воздуха выполняются вентилятором с АС- или ЕС-мотором — тип двигателя выбирается при заказе. Система автоматического управления встроена в агрегат: силовая часть и цепи управления поставляются вместе с установкой, поэтому объём электромонтажных работ на объекте сокращается.

Принцип работы

Установка забирает воздух из помещения, при необходимости подмешивает наружный, обрабатывает его в блоках воздухоподготовки и раздаёт обратно в рабочую зону через собственный воздухораспределитель. Разводка воздуховодов по помещению не нужна, что снижает капитальные затраты на систему вентиляции и упрощает проект.

Исполнения и обозначения

Как подобрать

• Требуемый расход воздуха и площадь обслуживаемой зоны
• Набор функций обработки воздуха: нагрев, охлаждение, фильтрация, рециркуляция
• Тип привода вентилятора — АС- или ЕС-мотор
• Необходимость подмеса наружного воздуха и способ его подвода к агрегату
• Высота помещения и требуемая дальнобойность струи воздухораспределителя

Монтаж и обслуживание

• Агрегат подвешивается к верхнему перекрытию; несущую способность основания проверяют по массе установки
• После подвеса выверяют горизонтальность корпуса и проверяют свободное вращение вентилятора
• К теплообменным секциям подводят трубопроводы с запорной арматурой и воздухоотводчиками
• Для обслуживания оставляют доступ к сервисной стороне агрегата и к встроенному шкафу автоматики
• Фильтры и теплообменные поверхности осматривают периодически, интервал зависит от запылённости воздуха

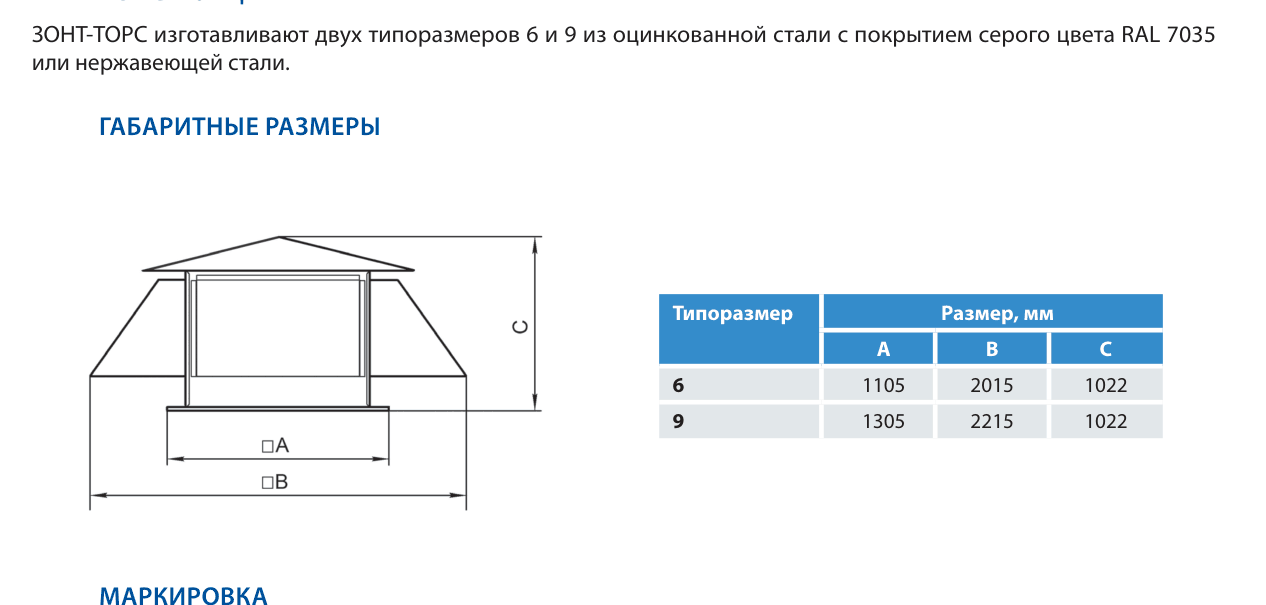

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
