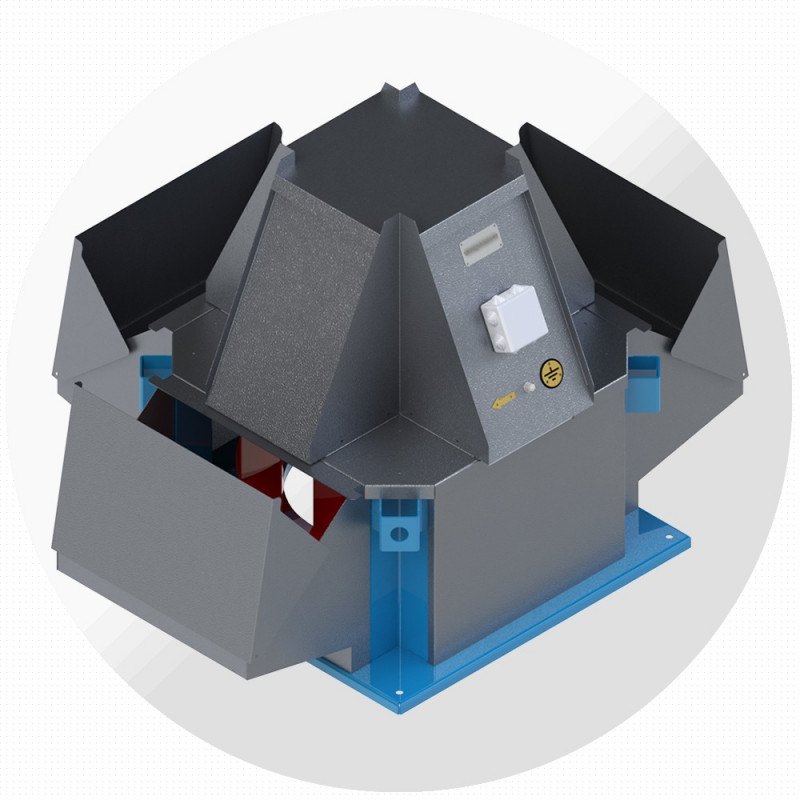

Крышный вентилятор ВКРВ №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКРВ №12 — крышный радиальный вентилятор с выбросом потока вверх завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 5 исполнений по двигателю: производительность до 76 000 м³/ч, полное давление до 1495 Па, мощность 15–55 кВт.
Выбрасывает удаляемый воздух вертикально вверх — загрязнённый поток не оседает на кровле и не попадает в воздухозаборы. Двигатель вынесен из потока.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-12,5-095-45-1000 | 0,95 | 0–65 100 | 1350…0 | АИР250S6 | 45 | 980 | 1160 |
| ВКРВ-12,5-100-55-1000 | 1,00 | 0–76 000 | 1495…0 | АИР250M6 | 55 | 980 | 1290 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРВ-12,5-090-15-750 | 0,90 | 0–41 700 | 683…0 | АИР180M8 | 15 | 730 | 1000 |
| ВКРВ-12,5-095-18,5-750 | 0,95 | 0–49 000 | 761…0 | АИР200M8 | 18,5 | 730 | 1010 |
| ВКРВ-12,5-100-22-750 | 1,00 | 0–57 100 | 843…0 | АИР200L8 | 22 | 730 | 1070 |
Расшифровка обозначения
ВКРВ-12,5-090-15-750
| ВКРВ | крышный радиальный вентилятор, выброс вверх |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 090; 095; 100 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |

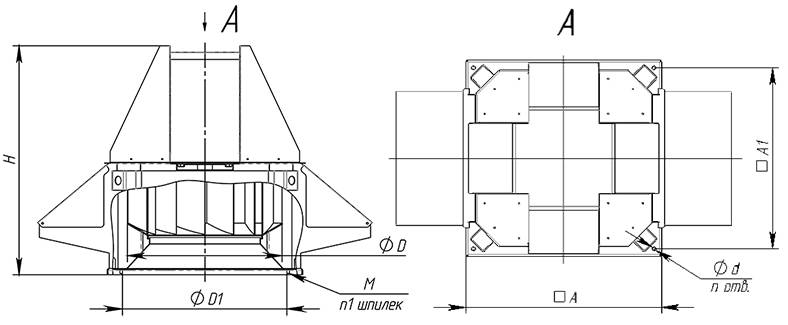

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРВ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | B1 | B2 | C* | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКРВ-12,5 | 160…280 | 1250 | 1295 | 1600 | 1500 | 1950 | 2160 | 2720 | 560 | 15 | М10 | 12 | 18 |

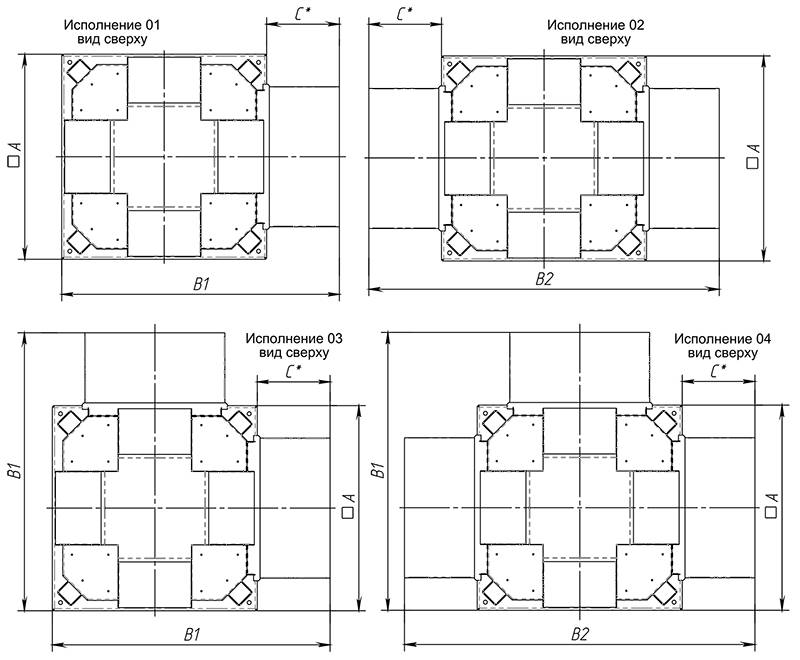

Назначение и исполнения
| Выход потока в одну сторону | исполнение 01 |
| Выход потока в две противоположные стороны | исполнение 02 |
| Выход потока в две смежные стороны | исполнение 03 |
| Выход потока в три стороны | исполнение 04 |
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200ºС | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200ºС | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Удаление загрязнённого и тёплого воздуха от технологических процессов
- Кухни и пищевые производства
- Производственные цеха, гальваника, окрасочные участки
- Объекты, где выброс в стороны недопустим
Как подобрать
- Расход определяйте по воздухообмену, давление — по сопротивлению сети до вентилятора; для бесканальной установки достаточно 100–150 Па
- Относительный диаметр колеса (090, 095, 100) подбирают под рабочую точку
- Номер вентилятора должен соответствовать стакану СМК/СМКУ; для кровель с уклоном — СМКУ-Р
- В отапливаемых зданиях ставьте обратный клапан КО-ВКР и утеплённый стакан
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРВ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
